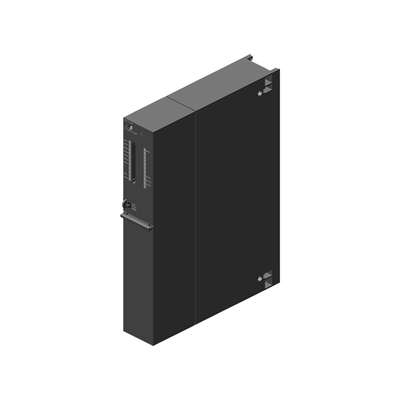

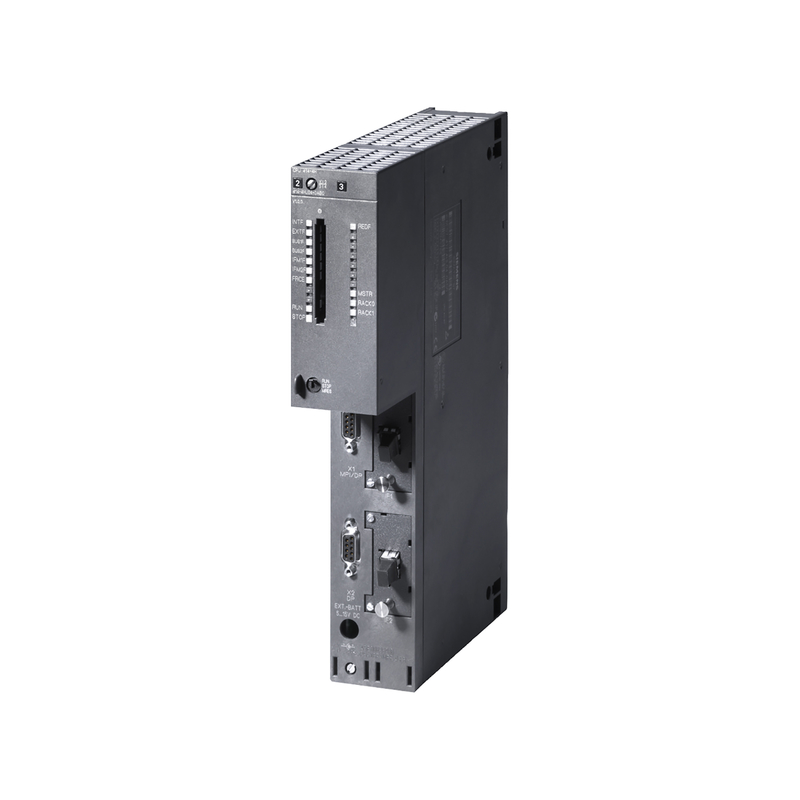

CPU 414H unidade de processamento central para Siemens S7-400H e S7-400F/FH 6ES7414-4HM14-0AB0
Detalhes do produto:
| Lugar de origem: | Alemanha |
| Marca: | Siemens |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | $9,267.00/cartons 1-9 cartons |
|
Informação detalhada |
|||
| Interface de comunicação: | Outros | Marca: | A SIEMENS |
|---|---|---|---|
| Condição: | 100% original Marca | Garantia: | 12 meses |
| Pacote: | Empacotamento original | Prazo de expedição: | FOB |
| Pagamento: | T/T | MOQ: | 1 peça |
| Serviço: | Serviço de uma parada | Qualidade: | 100% testado restritamente |
| Aplicação: | Automatização industrial | ||
Descrição de produto
Especificação
informações gerais | ||||
Designação do tipo de produto | CPU 414-4H | |||
Status funcional do HW | 1 | |||
Versão do firmware | V4.5 | |||
Engenharia com | ||||
● Pacote de programação | PASSO 7 V5.3 SP2 ou superior com atualização de HW | |||
CiR - Configuração em RUN | ||||
Tempo de sincronização CiR, carga básica | 100ms | |||
Tempo de sincronização CiR, tempo por byte de E/S | 25 µs | |||
Tensão de alimentação | ||||
Valor nominal (DC) | Alimentação elétrica via fonte de alimentação do sistema | |||
Corrente de entrada | ||||
do barramento de backplane 5 V DC, típico. | 1,4 UMA | |||
do barramento do backplane 5 V DC, máx. | 1,7 UMA | |||
do barramento de backplane 24 V DC, máx. | 150 mA; Por interface DP | |||
da interface 5 V DC, máx. | 90 mA; Em cada interface DP | |||
Perda de potência | ||||
Perda de potência, típica. | 6W | |||
Memória | ||||
Tipo de memória | BATER | |||
Memória de trabalho | ||||
● integrado | 2,8 MB | |||
● integrado (para programa) | 1,4 Mbytes | |||
● integrado (para dados) | 1,4 MB | |||
● expansível | Não | |||
Carregar memória | ||||
● FEPROM expansível | Sim | |||
● FEPROM expansível, máx. | 64 MB | |||
● RAM integrada, máx. | 256 kbytes | |||
● RAM expansível | Sim | |||
● RAM expansível, máx. | 64 MB | |||
Cópia de segurança | ||||
● presente | Sim | |||
● com bateria | Sim;todos os dados | |||
● sem bateria | Não | |||
Bateria | ||||
Bateria reserva | ||||
● Corrente de backup, tipo. | 190 µA;Válido até 40°C | |||
● Corrente de reserva, máx. | 660 µA | |||
● Tempo de backup, máx. | Tratadas no manual de dados do módulo com as condições secundárias e os fatores de influência | |||
● Alimentação de tensão de backup externa para CPU | 5 V CC para 15 V CC | |||
Tempos de processamento da CPU | ||||
para operações de bits, tip. | 0,045 µs | |||
para operações com palavras, digite. | 0,045 µs | |||
para aritmética de ponto fixo, tip. | 0,045 µs | |||
para aritmética de ponto flutuante, típico. | 0,135 µs | |||
Blocos de CPU | ||||
BD | ||||
● Número, máx. | 4 095; Intervalo numérico: 1 a 4095 | |||
● Tamanho, máx. | 64 kbyte | |||
Facebook | ||||
● Número, máx. | 2 048; Intervalo numérico: 0 a 2047 | |||
● Tamanho, máx. | 64 kbytes | |||
FC | ||||
● Número, máx. | 2.048;Intervalo numérico: 0 a 2047 | |||
● Tamanho, máx. | 64 kbytes | |||
OB | ||||
● Tamanho, máx. | 64 kbytes | |||
● Número de OBs de alarme de tempo | 4 | |||
● Número de OBs de alarme de atraso | 4 | |||
● Número de OBs de interrupção cíclica | 4 | |||
● Número de OBs de alarme de processo | 4 | |||
Profundidade de aninhamento | ||||
● por classe de prioridade | 24 | |||
● adicional dentro de um erro OB | 1 | |||
Contadores, temporizadores e sua retentividade | ||||
Contador S7 | ||||
● Número | 2 048 | |||
Retentividade | ||||
— ajustável | Sim | |||
- limite inferior | 0 | |||
- limite superior | 2 047 | |||
— predefinido | Z 0 a Z 7 | |||
Intervalo de contagem | ||||
- limite inferior | 0 | |||
- limite superior | 999 | |||
Contador IEC | ||||
● presente | Sim | |||
● Tipo | SFB | |||
S7 vezes | ||||
● Número | 2 048 | |||
Retentividade | ||||
— ajustável | Sim | |||
- limite inferior | 0 | |||
- limite superior | 2 047 | |||
— predefinido | Sem tempos retentivos | |||
Intervalo de tempo | ||||
- limite inferior | 10ms | |||
- limite superior | 9 990 anos | |||
Temporizador IEC | ||||
● presente | Sim | |||
● Tipo | SFB | |||
Áreas de dados e sua retentividade | ||||
Área de dados retentivos (incluindo temporizadores, contadores, sinalizadores), máx. | Memória total de trabalho e carga (com bateria de reserva) | |||
Bandeira | ||||
● Tamanho, máx. | 8 kbytes | |||
● Retentividade disponível | Sim | |||
● Predefinição de retentividade | MB 0 a MB 15 | |||
● Número de memórias de relógio | 8; em 1 byte de memória | |||
Dados locais | ||||
● ajustável, máx. | 16 kbyte | |||
● predefinido | 8 kbytes | |||
Área de endereço | ||||
Área de endereço de E/S | ||||
● Entradas | 8 kbyte | |||
● Resultados | 8 kbyte | |||
Imagem do processo | ||||
● Entradas ajustáveis | 8 kbyte | |||
● Saídas, ajustáveis | 8 kbyte | |||
● Entradas, padrão | 256 bytes | |||
● Saídas, padrão | 256 bytes | |||
● dados consistentes, máx. | 244 bytes | |||
● Acesso a dados consistentes na imagem do processo | Sim | |||
Imagens de subprocesso | ||||
● Número de imagens de subprocesso, máx. | 15 | |||
Canais digitais | ||||
● Entradas | 65 536 | |||
- dos quais centrais | 65 536 | |||
● Saídas | 65 536 | |||
- dos quais centrais | 65 536 | |||
Canais analógicos | ||||
● Entradas | 4.096 | |||
— dos quais central | 4.096 | |||
● Resultados | 4.096 | |||
- dos quais centrais | 4 096 | |||
Configuração de hardware | ||||
Número de unidades de expansão, máx. | 21 | |||
OPs conectáveis | 31 sem processamento de mensagens, 8 com processamento de mensagens | |||
Multicomputação | Não | |||
Módulos de interface | ||||
● Número de mensagens instantâneas conectáveis (total), máx. | 6 | |||
● Número de IM 460 conectáveis, máx. | 6 | |||
● Número de IM 463 conectáveis, máx. | 4;Apenas modo único | |||
Número de mestres DP | ||||
● integrado | 2 | |||
● via CP | 10 | |||
● Modo misto IM + CP permitido | Não | |||
Número de FMs e CPs operáveis (recomendado) | ||||
● FM | Consulte o manual Sistemas tolerantes a falhas do Automation System S7-400H.Limitado pelo número de slots e número de conexões | |||
● CP, PtP | Consulte o manual Sistemas tolerantes a falhas do Automation System S7-400H.Limitado pelo número de slots e número de conexões | |||
● CPs PROFIBUS e Ethernet | 14; Dos quais máx. 10 CP como mestre DP | |||
Caça-níqueis | ||||
● slots obrigatórios | 2 | |||
Hora do dia | ||||
Relógio | ||||
● Relógio de hardware (tempo real) | Sim | |||
● retentivo e sincronizável | Sim | |||
● Resolução | 1 ms | |||
● Desvio por dia (bufferizado), máx. | 1,7s;Desligar | |||
● Desvio por dia (sem buffer), máx. | 8,6s;Ligar | |||
Contador de horas de funcionamento | ||||
● Número | 8 | |||
● Número/intervalo de números | 0 a 7 | |||
● Faixa de valores | 0 a 32767 horas | |||
● Granularidade | 1 hora | |||
● retentivo | Sim | |||
Sincronização de relógio | ||||
● suportado | Sim | |||
● para MPI, mestre | Sim | |||
● para MPI, escravo | Sim | |||
● para DP, mestre | Sim | |||
● para DP, escravo | Sim | |||
● em AS, mestre | Sim | |||
● em AS, escravo | Sim | |||
Diferença de tempo no sistema ao sincronizar via | ||||
● MPI, máx. | 200 ms | |||
Interfaces | ||||
Número de interfaces RS 485 | 2 | |||
Número de outras interfaces | 0 | |||
Interface óptica | Não | |||
1. Interface | ||||
Tipo de interface | MPI/PROFIBUS DP | |||
Isolado | Sim | |||
Tipos de interface | ||||
● RS 485 | Sim | |||
● Corrente de saída da interface, máx. | 150mA | |||
Protocolos | ||||
● MPI | Sim | |||
● Mestre PROFIBUS DP | Sim | |||
● Escravo PROFIBUS DP | Não | |||
MPI | ||||
● Número de conexões | 32 | |||
● Taxa de transmissão, máx. | 12 Mbit/s | |||
Serviços | ||||
— Comunicação PG/OP | Sim | |||
- Roteamento | Sim | |||
— Comunicação global de dados | Não | |||
— Comunicação básica S7 | Não | |||
— Comunicação S7 | Sim | |||
Mestre PROFIBUS DP | ||||
● Número de conexões, máx. | 16 | |||
● Taxa de transmissão, máx. | 12 Mbit/s | |||
● Número de escravos DP, máx. | 32 | |||
Serviços | ||||
— Comunicação PG/OP | Sim | |||
- Roteamento | Sim | |||
— Comunicação global de dados | Não | |||
— Comunicação básica S7 | Não | |||
— Comunicação S7 | Sim | |||
— Equidistância | Não | |||
- SINCRONIZAR / CONGELAR | Não | |||
— Ativação/desativação de escravos DP | Não | |||
— Troca direta de dados (comunicação escravo-escravo) | Não | |||
Área de endereço | ||||
— Entradas, máx. | 2 kbyte | |||
— Saídas, máx. | 2 kbyte | |||
Dados do usuário por escravo DP | ||||
— Dados do usuário por escravo DP, máx. | 244 bytes | |||
— Entradas, máx. | 244 bytes | |||
— Saídas, máx. | 244 bytes | |||
— Slots, máx. | 244 | |||
— por slot, máx. | 128 bytes | |||
2. Interface | ||||
Tipo de interface | PROFIBUSDP | |||
Isolado | Sim | |||
Número de recursos de conexão | 16 | |||
Tipos de interface | ||||
● RS 485 | Sim | |||
● Corrente de saída da interface, máx. | 150 mA | |||
Protocolos | ||||
● Mestre PROFIBUS DP | Sim | |||
● Escravo PROFIBUS DP | Não | |||
Mestre PROFIBUS DP | ||||
● Número de conexões, máx. | 16 | |||
● Taxa de transmissão, máx. | 12 Mbit/s | |||
● Número de escravos DP, máx. | 96 | |||
Serviços | ||||
— Comunicação PG/OP | Sim | |||
- Roteamento | Sim | |||
— Comunicação global de dados | Não | |||
— S7 comunicação básica | Não | |||
— Comunicação S7 | Sim | |||
— Equidistância | Não | |||
— SINCRONIZAR/CONGELAÇÃO | Não | |||
— Ativação/desativação de escravos DP | Não | |||
— Troca direta de dados (comunicação escravo-escravo) | Não | |||
Área de endereço | ||||
— Entradas, máx. | 6 kbyte | |||
— Saídas, máx. | 6 kbytes | |||
Dados do usuário por escravo DP | ||||
— Dados do usuário por escravo DP, máx. | 244 bytes | |||
— Entradas, máx. | 244 bytes | |||
— Saídas, máx. | 244 bytes | |||
— Slots, máx. | 244 | |||
— por slot, máx. | 128 bytes | |||
3. Interface | ||||
Tipo de interface | Submódulo de sincronização conectável (FO) | |||
Módulos de interface plug-in | Submódulo de sincronização IF 960 6ES7960-1AA04-0XA0 ou 6ES7960-1AB04-0XA0 | |||
4. Interface | ||||
Tipo de interface | Submódulo de sincronização plugável (FO) | |||
Módulos de interface plug-in | Submódulo de sincronização IF 960 6ES7960-1AA04-0XA0 ou 6ES7960-1AB04-0XA0 | |||
Protocolos | ||||
Comunicação SIMÁTICA | ||||
● Roteamento S7 | Sim | |||
funções de comunicação / cabeçalho | ||||
Comunicação PG/OP | Sim | |||
● Número de OPs conectáveis sem processamento de mensagens | 31 | |||
● Número de OPs conectáveis com processamento de mensagens | 8 | |||
Comunicação global de dados | ||||
● suportado | Não | |||
Comunicação básica S7 | ||||
● função de comunicação / comunicação básica S7 | Não | |||
Comunicação S7 | ||||
● suportado | Sim | |||
● como servidor | Sim | |||
● como cliente | Sim | |||
● Dados do usuário por trabalho, máx. | 64 kbyte | |||
● Dados do usuário por trabalho (dos quais consistentes), máx. | 462 bytes; 1 variável | |||
Comunicação compatível com S5 | ||||
● suportado | Sim;(via CP máx. 10 e FC AG_SEND e FC AG_RECV) | |||
● Dados do usuário por trabalho, máx. | 8 kbytes | |||
● Dados do usuário por trabalho (dos quais consistentes), máx. | 240 bytes | |||
● Número de pedidos AG-SEND/AG-RECV simultâneos por CPU, máx. | 24/24 | |||
Comunicação padrão (FMS) | ||||
● suportado | Sim;Via CP e FB carregável | |||
Número de conexões | ||||
● geral | 32 | |||
● utilizável para comunicação PG | ||||
- reservado para comunicação PG | 1 | |||
— ajustável para comunicação PG, máx. | 0 | |||
● utilizável para comunicação OP | ||||
— reservado para comunicação OP | 1 | |||
— ajustável para comunicação OP, máx. | 0 | |||
● utilizável para comunicação básica S7 | ||||
— reservado para comunicação básica S7 | 0 | |||
— ajustável para comunicação básica S7, máx. | 0 | |||
● utilizável para comunicação S7 | ||||
— reservado para comunicação S7 | 0 | |||
— ajustável para comunicação S7, máx. | 0 | |||
● utilizável para roteamento | ||||
- reservado para roteamento | 0 | |||
— ajustável para roteamento, máx. | 0 | |||
Funções de mensagem S7 | ||||
Número de estações de login para funções de mensagem, máx. | 8 | |||
Mensagens relacionadas a símbolos | Não | |||
Alarmes de programa | Sim | |||
blocos Alarm-S ativos simultaneamente, máx. | 100 | |||
Alarme 8 blocos | Sim | |||
● Número de instâncias para blocos de comunicação de alarme 8 e S7, máx. | 1 200 | |||
● predefinido, máx. | 900 | |||
Mensagens de controle de processo | Sim | |||
Número de arquivos que podem fazer logon simultaneamente (SFB 37 AR_SEND) | 16 | |||
Funções de comissionamento de teste | ||||
Bloco de status | Sim | |||
Único passo | Sim | |||
Número de pontos de interrupção | 4 | |||
Status/controle | ||||
● Variável de status/controle | Sim | |||
● Variáveis | Entradas/saídas, bits de memória, BDs, E/Ss distribuídas, temporizadores, contadores | |||
● Número de variáveis, máx. | 70 | |||
Forçando | ||||
● Forçando | Sim | |||
● Forçando, variáveis | Entradas/saídas, memórias de bits, E/S distribuídas | |||
● Número de variáveis, máx. | 256 | |||
Buffer de diagnóstico | ||||
● presente | Sim | |||
● Número de entradas, máx. | 3 200 | |||
- ajustável | Sim | |||
— predefinido | 120 | |||
configuração/cabeçalho | ||||
Software de configuração | ||||
● PASSO 7 | Sim | |||
configuração / programação / cabeçalho | ||||
● Conjunto de comandos | veja a lista de instruções | |||
● Níveis de aninhamento | 8 | |||
● Acesso a dados consistentes na imagem do processo | Sim | |||
● Funções do sistema (SFC) | veja a lista de instruções | |||
● Blocos de função do sistema (SFB) | veja a lista de instruções | |||
Linguagem de programação | ||||
- Rapaz | Sim | |||
-FBD | Sim | |||
— STL | Sim | |||
-SCL | Sim | |||
— CFC | Sim | |||
- GRÁFICO | Sim | |||
—HiGraph® | Sim | |||
configuração / programação / número de SFC ativos simultaneamente / cabeçalho | ||||
-RD_REC | 8 | |||
— WR_REC | 8 | |||
-WR_PARM | 8 | |||
-PARM_MOD | 1 | |||
— WR_DPARM | 2 | |||
— DPNRM_DG | 8 | |||
— RDSYSTEM | 8 | |||
— DP_TOPOL | 1 | |||
configuração / programação / número de SFB ativos simultaneamente / cabeçalho | ||||
— RDREC | 8 | |||
— WRREC | 8 | |||
Proteção de conhecimento | ||||
● Proteção do programa do usuário/proteção por senha | Sim | |||
Dimensões | ||||
Largura | 50mm | |||
Altura | 290 milímetros | |||
Profundidade | 219 milímetros | |||
Pesos | ||||
Peso, aprox. | 995g | |||
perfil de companhia
SOBRE
EMPRESA
A empresa adere à missão de tornar a "fabricação inteligente mais simples" e à visão de "onde há fabricação inteligente, há o Dr. Gong Group", com o objetivo de se tornar um provedor de soluções de serviços inteligentes e promover a atualização da indústria inteligente. Os negócios da empresa abrangem quatro áreas principais de equipamentos inteligentes, internet industrial, automação industrial e exportação de equipamentos industriais. Ela está comprometida em construir um fornecimento único de robôs industriais, equipamentos inteligentes, equipamentos de automação e componentes. A empresa é apoiada por plataforma e impulsionada por informações e digitalização, integrando totalmente os recursos da cadeia industrial, conectando fábricas inteligentes terminais, integradores de automação e recursos upstream e downstream da indústria de equipamentos inteligentes. Começando com a definição de padrões e desenvolvimento de produtos, ela segue o caminho de desenvolvimento de "fornecimento de produtos-integração de plataforma-impulso ecológico" e aumenta gradualmente a cobertura de peças padronizadas, modulares e componentizadas em estações de trabalho de robôs, equipamentos inteligentes e equipamentos de automação, melhora a eficiência do fornecimento de equipamentos de automação, reduz os custos gerais e promove o progresso tecnológico da indústria de equipamentos inteligentes da China.A empresa continuará a aprofundar os campos de robôs, inteligência artificial, equipamentos de automação industrial e manufatura inteligente, pesquisando e desenvolvendo solidamente, inovando e auxiliando na automação e inteligência da indústria de manufatura, com sede na China, e capacitando o "Made in China" para inovar a indústria de manufatura mundial.
Embalagem e entrega
Perguntas frequentes
1. Quem somos nós?
Pequim Zhongping Technology Co., LTD., é um fornecedor de serviços integrados completo de fabricação inteligente, pertence ao Gong Doctor Group, é uma pesquisa científica, design, marketing, serviços técnicos, Internet industrial, serviços internacionais de importação e exportação como um dos empresas de ciência e tecnologia.
2. O que você pode comprar de nós?
PLC, VFD, HMI, produtos hidráulicos, distribuição de energia de baixa tensão, robôs industriais e componentes principais
3. O item está em estoque ou precisa ser comprado de outro fornecedor?
Temos um grande estoque de mercadorias e temos nosso próprio depósito.
4. Que vantagens temos em relação a outros fornecedores?
Nossa empresa tem uma grande quantidade de estoque e vários armazéns, mas também nas importantes províncias industriais e cidades do país com escritórios e vários pontos de serviço no exterior. Para fornecer a você serviços abrangentes de fabricação inteligente one-stop, economize esforços, mão de obra e custo.
5. Você pode fornecer produtos 100% novos e autênticos originais?
Nós vendemos apenas novo original genuíno, sem renovação, sem falsificação, apenas para o original de fábrica!
6. Quanto tempo é o prazo de entrega?
Se houver estoque, o envio levará de 2 a 3 dias úteis, se a quantidade for grande, levará de 5 a 7 dias úteis após o recebimento do pagamento, se não for um modelo convencional, levará algum tempo, iremos informá-lo sobre o prazo de entrega específico.
7. Existe suporte técnico disponível?
Claro, temos uma equipe técnica profissional que pode ajudar você a resolver problemas técnicos.
8. Como garantimos a qualidade?
Temos três processos para controlar a qualidade das mercadorias.
1). Nossos engenheiros inspecionarão a produção e o controle de qualidade na fábrica regularmente.
2) Os materiais recebidos devem ser inspecionados por engenheiros de compras experientes antes de serem armazenados.
3).Pelo menos 2 pessoas do departamento de logística verificam as mercadorias a serem enviadas antes da entrega.
9. Você pode garantir a entrega segura e confiável de seus produtos?
Sim, adotamos estritamente a embalagem padrão internacional.Também utilizamos embalagens especiais para mercadorias perigosas e remessas refrigeradas para itens com requisitos de temperatura.Os requisitos de embalagem de itens especiais e de embalagem padrão de carga geral podem incorrer em custos adicionais.
10, que tal o frete?
O custo depende de como você escolher obter as mercadorias. Expresso é geralmente a maneira mais rápida, mas também a mais cara. O frete marítimo é a melhor solução para grandes quantidades de mercadorias. O custo exato do envio depende do valor da compra, quantidade e peso do seu pedido. Sinta-se à vontade para entrar em contato conosco para obter mais informações.
Pequim Zhongping Technology Co., LTD., é um fornecedor de serviços integrados completo de fabricação inteligente, pertence ao Gong Doctor Group, é uma pesquisa científica, design, marketing, serviços técnicos, Internet industrial, serviços internacionais de importação e exportação como um dos empresas de ciência e tecnologia.
2. O que você pode comprar de nós?
PLC, VFD, HMI, produtos hidráulicos, distribuição de energia de baixa tensão, robôs industriais e componentes principais
3. O item está em estoque ou precisa ser comprado de outro fornecedor?
Temos um grande estoque de mercadorias e temos nosso próprio depósito.
4. Que vantagens temos em relação a outros fornecedores?
Nossa empresa tem uma grande quantidade de estoque e vários armazéns, mas também nas importantes províncias industriais e cidades do país com escritórios e vários pontos de serviço no exterior. Para fornecer a você serviços abrangentes de fabricação inteligente one-stop, economize esforços, mão de obra e custo.
5. Você pode fornecer produtos 100% novos e autênticos originais?
Nós vendemos apenas novo original genuíno, sem renovação, sem falsificação, apenas para o original de fábrica!
6. Quanto tempo é o prazo de entrega?
Se houver estoque, o envio levará de 2 a 3 dias úteis, se a quantidade for grande, levará de 5 a 7 dias úteis após o recebimento do pagamento, se não for um modelo convencional, levará algum tempo, iremos informá-lo sobre o prazo de entrega específico.
7. Existe suporte técnico disponível?
Claro, temos uma equipe técnica profissional que pode ajudar você a resolver problemas técnicos.
8. Como garantimos a qualidade?
Temos três processos para controlar a qualidade das mercadorias.
1). Nossos engenheiros inspecionarão a produção e o controle de qualidade na fábrica regularmente.
2) Os materiais recebidos devem ser inspecionados por engenheiros de compras experientes antes de serem armazenados.
3).Pelo menos 2 pessoas do departamento de logística verificam as mercadorias a serem enviadas antes da entrega.
9. Você pode garantir a entrega segura e confiável de seus produtos?
Sim, adotamos estritamente a embalagem padrão internacional.Também utilizamos embalagens especiais para mercadorias perigosas e remessas refrigeradas para itens com requisitos de temperatura.Os requisitos de embalagem de itens especiais e de embalagem padrão de carga geral podem incorrer em custos adicionais.
10, que tal o frete?
O custo depende de como você escolher obter as mercadorias. Expresso é geralmente a maneira mais rápida, mas também a mais cara. O frete marítimo é a melhor solução para grandes quantidades de mercadorias. O custo exato do envio depende do valor da compra, quantidade e peso do seu pedido. Sinta-se à vontade para entrar em contato conosco para obter mais informações.
Deseja saber mais detalhes sobre este produto
